宋式补间铺作斗拱 3D 营造法式三轴向精准对位模型

X 轴 面宽方向 (左右横向，所有横栱沿此轴展开)

Y 轴 高度方向 (栌斗底Y=0，下昂通过Y=3.5，昂尾Y=6.4)

Z 轴 进深方向 (-Z 室内里转，+Z 室外挑檐)

【法相反向问题已彻底修复】：
• 修复了由于轴交换（行列式为 -1）导致的顶点环绕反转。
• 轮廓统一采用逆时针（CCW）严格闭合。
• 采用正交旋转变换（行列式严格为 +1.0），法线全部朝外！构件呈现实体木质饱满凸起，光影反射正常！

榫卯拆解与重新组装 0%

完整组装态 (图b) 已咬合锁死完全离散态 (图a)

观察与材质模式

老楠木色

构件分色

X-Ray 透视

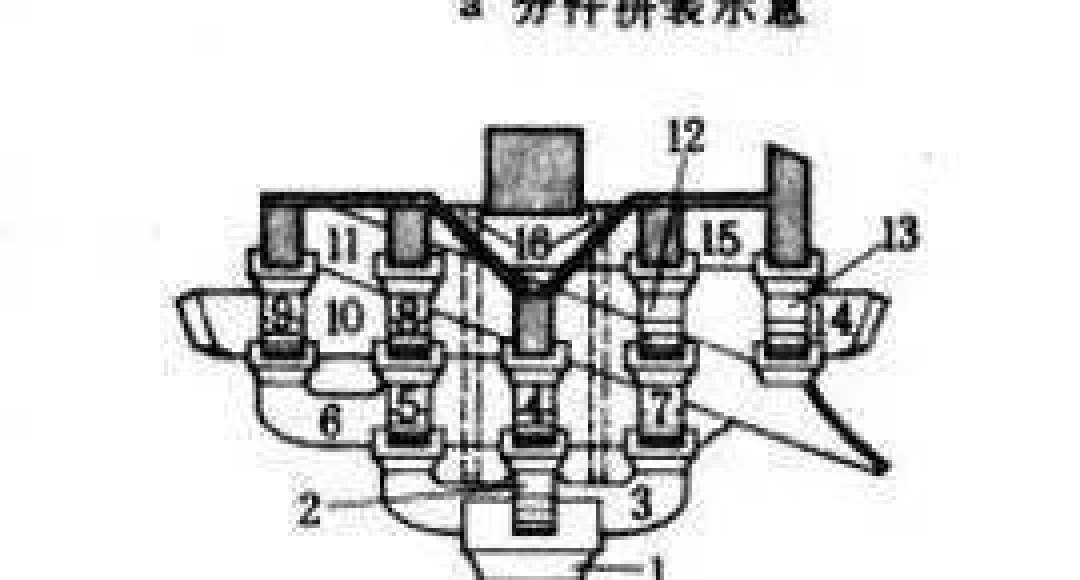

图b半透明比对调节

透明 55% 清晰

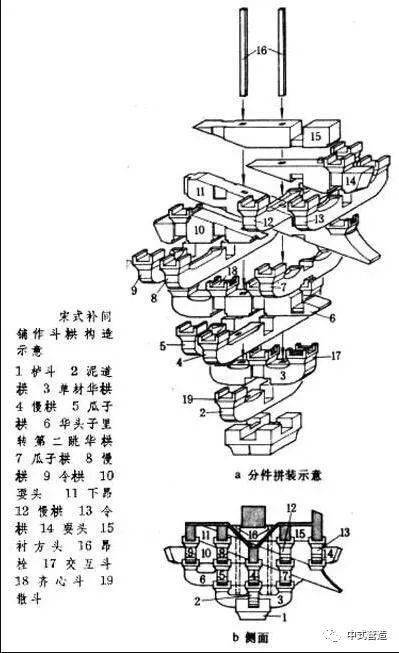

构件索引 (原图 1~19 号) 点击高亮定位

核心纵向悬臂构件 · Y-Z 垂直面 28° 斜杠杆

柱位与开间：柱位 3 (正心)

轴向与模数：中心原点总座基，开十字斗口

三维空间绝对位置：昂身通贯 Z 从 -4.4 到 +5.9，高度 Y 从 6.4 下倾至 2.4！正中下腹部 Y=3.5 严密落座在【华头子 6】上，距最底下的栌斗足足有两层横栱的距离。

法相与光影特性：所有三角形顶点严格按逆时针环绕，法线 100% 朝外放射，表面微倒角反光柔和自然，彻底杜绝内凹阴影错乱。

榫卯结合核心机制：两根木质【昂栓 16】沿 Y 轴垂直自顶层衬方头打通昂身双孔，阻断下昂在巨大剪应力下的沿斜轴滑脱！
